Az EC Insulator Jiangxi Co., Ltd. az egyik legmegbízhatóbb felső visszakapcsoló gyártó és szállító Kínában. Bőséges tapasztalattal elkötelezettek vagyunk a magas színvonalú egyedi szolgáltatás nyújtása mellett. Nyugodtan vásároljon nagykereskedelmi prémium, Kínában gyártott rezsizárat itt gyárunkból.

Termék áttekintése

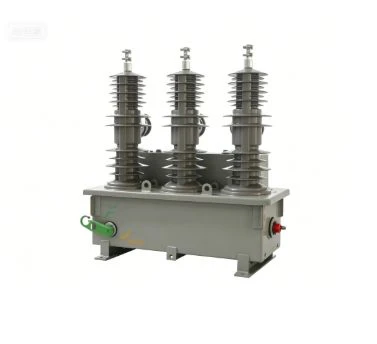

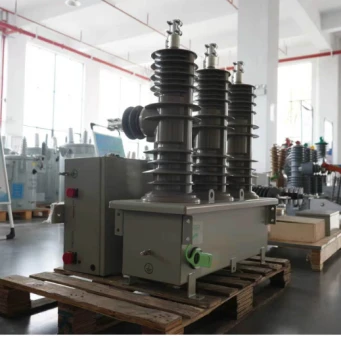

A ZCR{0}}OH sorozatú felső visszakapcsolóink külön védőegységek a felsővezetékekhez. Ezt a szabadtéri terepviszonyokra, például szennyezésre, só-ködkorrózióra és mechanikai terhelésre tervezett-berendezés megbízható védelmet nyújt az oszlopra szerelt elosztóhálózatok számára. Képes észlelni a hibákat, elkülöníteni a hibás részeket, és automatikusan visszaállítani az áramellátást, hatékonyan lerövidítve a végfelhasználók-áramkimaradási idejét. Ezt a sorozatot széles körben használják felsővezeték-védelmi projektekhez.

Főbb jellemzők

Ezt a teljes egységet kifejezetten rúdra szerelhető{0}}szerelésre fejlesztették ki. Vákuummegszakítókból, bi-stabil állandó-mágneses aktuátorokból és mikroprocesszor-alapú intelligens vezérlőkből áll, amelyek mindegyike időjárásálló,{5}}zárt burkolatokba van szerelve. A burkolat ellenáll a szélsőséges hőmérséklet-változásoknak, a nedvességnek és a terepi használatból eredő mechanikai igénybevételnek. Beépített-visszazáró logikája megkülönbözteti a tranziens hibákat az állandó hibáktól. Állandó meghibásodások esetén a visszakapcsoló blokkol, hogy megakadályozza a hálózati eszközök ismételt károsodását. A műszaki adatok szerint mechanikai tartóssága eléri a 10 000 működési ciklust.

Műszaki előírások

Értékelések	Szilárd dielektromos
Értékelések	15,5 kV	27kV	38kV
Alkalmazandó szabvány	IEC 62271-111/ANSI C37.60
Névleges feszültség (kV)	15.5	27	38
Névleges áram (A)	800	800	800
Névleges frekvencia (Hz)	50/60
Névleges rövid{0}}idejű ellenállási áram (kA)	16/3s

Névleges előállítási áram (kAp)	40/41.6
Névleges teljesítmény-frekvencia-ellenállási feszültség (kV)	50	60	70
Impulzusálló feszültség (kV)	110	150	170
Mechanikai állóképesség (szer)	10,000
Megszakító médium	Vákuum
Működési mechanizmus	Kézi vagy bi{0}}stabil mágneses működtető
Persely anyaga	HCEP

Alkalmazás

Az ésszerű berendezés-elrendezés javítja az általános hálózatvédelmi teljesítményt. A tipikus telepítési pozíciók közé tartoznak a vonalszakaszolási pontok, a betápláló elágazási csomópontok, a vonalátmeneti szakaszok és az elosztó automatizálási csomópontok. Hiba esetén csak a hibás szakasz lesz leválasztva, és a fennmaradó egészséges vonalszakaszok feszültség alatt maradnak. Ez a visszakapcsoló előnyös megoldás a hosszú vidéki felső adagolókhoz, ahol kritikus a hiba gyors lokalizálása. Megjegyzés: Ez a modell a fej feletti oszlop{4}}rögzítési helyzetekre van optimalizálva. A földkábelrendszerekre történő alkalmazása előtt további műszaki értékelést kell végezni.

Építés/tervezés

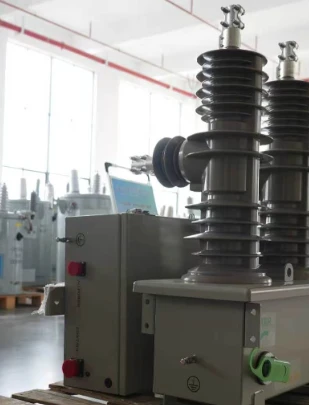

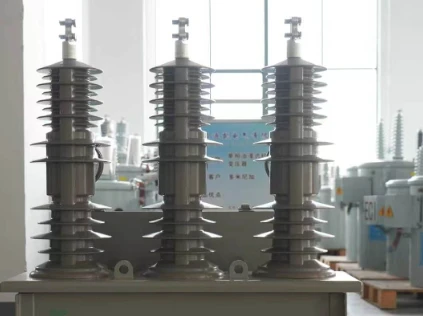

A ZCR-OH sorozat a valós-helyszíni működési feltételeket veszi alapul alapvető tervezési bemenetként. A vákuummegszakítókat, az állandó-mágneses működtetőket és a vezérlőmodulokat zárt, időjárásálló-szekrényekben helyezték el, hogy ellenálljanak a pornak, a páratartalomnak és a hőmérséklet-ingadozásoknak a tápfolyosók mentén. A szerelési szerkezetek különleges módosítás nélkül illeszkednek a szabványos felső oszlopszerelvényekhez. A HCEP perselyek stabil kültéri szigetelési teljesítményt biztosítanak a hosszú távú{7}}terepi működéshez.

Szabványok és tesztelés

A felső berendezések IEC 62271-111 és ANSI C37.60 szabványa határozza meg a megfelelőségi keretrendszert. A rezsispecifikus tesztelés igazolja a teljesítményt fej feletti környezeti feltételek mellett, beleértve a szélsőséges hőmérsékleteket, a nedvességnek való kitettséget és a mechanikai terhelést. A tesztelési hangsúly magában foglalja a rezsi tartósság és megbízhatóság ellenőrzését.

Opcionális konfigurációk/testreszabás

A kiterjedt testreszabási lehetőségek kielégítik az általános költségeket. A rendelkezésre álló fejlesztések közé tartoznak a különféle fej feletti szerelési konfigurációk, kommunikációs interfészek és a felső -specifikus védelmi beállítások. A konfigurációs rugalmasság támogatja a különböző felsővezeték-típusokhoz és felsővezeték-környezeti feltételekhez való alkalmazkodást.

Csomagolás és szállítás

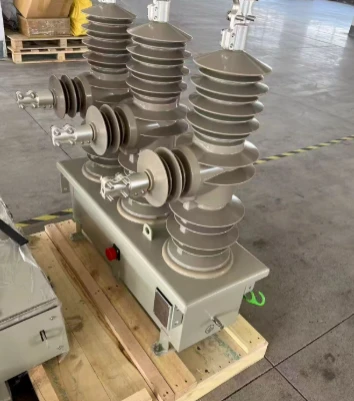

Az egységek megerősített fadobozokba vannak csomagolva, amelyek alkalmasak nagy távolságú{0}}tengeri szállításra. Ütésálló-csomagolás megvédi a belső alkatrészeket a szállítás közbeni sérülésektől. Minden szállítás komplett oszlopra szerelhető{4}}szerelési hardvert tartalmaz. A védelmi paraméterek gyárilag-előre vannak konfigurálva az ügyfél projekt adatai alapján, hogy csökkentsék a -helyszíni üzembe helyezési munkaterhelést.

GYIK - Line Recloser Gyakran Ismételt Kérdések

9.1 Alapfogalmak

K: Miben különböznek a vezeték-visszakapcsolók a többi vonalvédőtől{0}}?

V: A lényegi különbség az autonóm újrazárásban és{0}}kizárásban rejlik. A hagyományos megszakítók általában kézi alaphelyzetbe állítást igényelnek a kioldás után. A ZCR-SD visszakapcsoló önállóan működik: tranziens hibák esetén megpróbálja visszaállítani az áramellátást, tartós hibák esetén pedig véglegesen lezárja a hibás részt. Ez csökkenti a kézi-beavatkozási munkaterhelést a távoli-körzeti hálózatoknál.

K: Hogyan hangolják össze a vonal-visszakapcsolók a védelmi szekvenciáikat?

V: A fokozatos visszazárási logikát alkalmazza. A gyors-sebességű újrazárás fut először a tranziens hibák megszüntetésére. Ha a hiba továbbra is fennáll, késleltetett újrazárási ciklusok indulnak el. Ez egyensúlyt teremt az áramellátás-folytonossága és a berendezések biztonsági követelményei között.

9.2 Műszaki teljesítmény

K: Mi tartja fenn a visszakapcsoló működését a tápfeszültség{0}}kimaradása esetén?

V: Ez a sorozat önerős{0}}energia-begyűjtő-technológiát használ. Működési energiát közvetlenül az élő-vonali vezetékekből nyer. A felügyeleti és védelmi funkciók még teljes -hálózati-kimaradás esetén is aktívak maradnak, és nincs szükség külső külső tápegységre.

K: Milyen szigetelési rendszereket alkalmaznak ezekhez a vezeték-visszakapcsolókhoz?

V: Ehhez a sorozathoz tömör{0}}dielektromos szigetelést alkalmaztak. Stabil dielektromos teljesítményt biztosít változatos kültéri körülmények között. A gázzal-töltött alternatívákkal ellentétben a szilárd-szigetelőszerkezet kiküszöböli a gáz-feltöltési munkákat és az időszakos nyomás-ellenőrzést.

K: Ezek a visszakapcsolók kezelni tudják a kétirányú áramáramlású vezetékeket?

V: Igen. Az irányított-védelmi logikával felszerelt eszköz alkalmazkodik az elosztott generátorokkal és megújuló{2}}energiaforrásokkal integrált hálózatokhoz. Azonosítja a kétirányú energiaáramlást, és végrehajtja a megfelelő védelmi műveleteket a hálózati-koordináció-biztonságának fenntartása érdekében.

K: Mi a fő korlátozás a visszazárás erősen szennyezett tengerparti területeken történő alkalmazásakor?

V: Bár a HCEP perselyek jó szennyezésgátló teljesítményt- biztosítanak, az ügyfeleknek ellenőrizniük kell a kúszási távolságot a helyi szennyezési{1}}szintű követelményekhez képest. Erős-sós-partparti helyek esetén további külső szennyezés elleni intézkedésekre lehet szükség.

9.3 Telepítés és karbantartás

K: Mi egyszerűsíti le a helyszíni telepítést az elektromos vezetékek mentén{0}}?

V: A gyári-elő-kalibrált védelmi paraméterek és az integrált vezérlőhardver csökkentette az üzembe helyezési munkákat. A visszazáró támogatja a szabványos oszlopra{4}}szerelési módszereket, így az építőcsapatok hatékonyan tudják elvégezni az szerelést.

K: Melyek a karbantartással{0}} kapcsolatos funkciói ennek a visszakapcsolónak?

V: Az állandó -mágneses működtetőknek és a szilárd-dielektromos szigetelőszerkezetnek köszönhetően nincs szükség rendszeres rendszeres karbantartásra. Ez segít csökkenteni a teljes-életciklus-elosztási hálózati-hálózati projektek működési költségeit.

9.4 Szabványmegfelelés

K: Mely szabványok vonatkoznak a terméktanúsításra?

V: A ZCR{0}}SD sorozat az IEC 62271-111 és az ANSI/IEEE C37.60 szerint rendelkezik. Az alapvető elektromos-teljesítményre vonatkozó szabványok mellett a vonatkozó környezetvédelmi-tesztelőírások és a hálózat-kiber-biztonsági követelményei is teljesülnek a teljes körű megfelelés érdekében.
