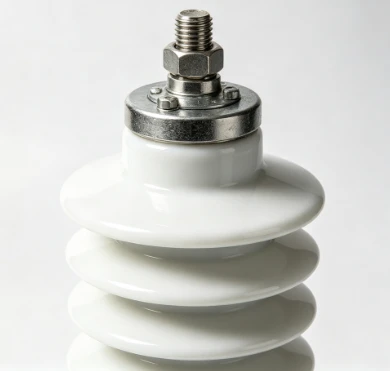

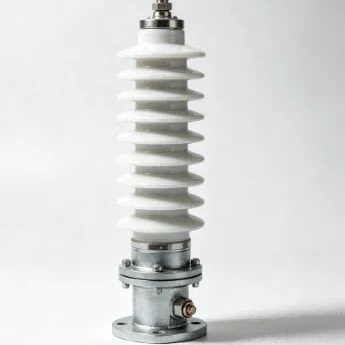

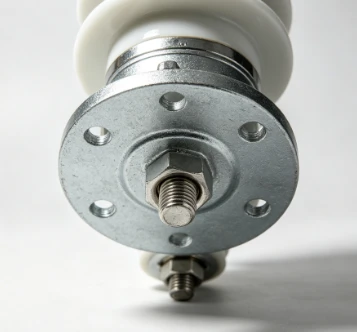

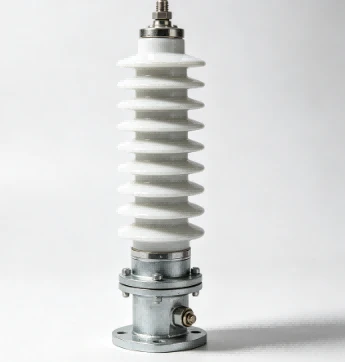

Nagyfeszültségű porcelán túlfeszültség-levezető

A porcelán szigetelő levezetőt főként kültéri nagyfeszültségű{0}}hálózatokban használják a transzformátorok, alállomások és felsővezetéki berendezések villámimpulzustól és kapcsolási túlfeszültségtől való védelmére.

Sok energiaprojektben a levezető kiválasztása nagyobb megfontolást igényel, mint a rendszer feszültségének egyeztetése. A beépítés helye, a szennyezettség szintje, a szigetelés koordinációja és a védett berendezés típusa egyaránt befolyásolhatja a végső tervezést. A porcelán házakat továbbra is olyan alkalmazásokhoz választják, ahol fontos a mechanikai szilárdság és a hosszú távú kültéri szigetelési teljesítmény-.

A CA sorozat 3 kV-tól 54 kV-ig terjedő névleges feszültségeket fed le, és az IEC 60099-4 fémoxid túlfeszültség-levezetőkre vonatkozó követelményeinek megfelelően gyártják.

Az egyenletes teljesítmény az anyagok gondos ellenőrzésétől, a feldolgozástól és a végső ellenőrzéstől függ.

Gyártás előtt a porcelán házakat, a ZnO ellenálláselemeket, a fém szerelvényeket és a tömítőelemeket a műszaki követelményeknek megfelelően ellenőrzik. A porcelán alkatrészeket ellenőrzött körülmények között alakítják ki és szinterelik a szükséges mechanikai szilárdság és szigetelési jellemzők elérése érdekében. A ZnO elemeket összeszerelés előtt tesztelik, hogy ellenőrizzék elektromos teljesítményüket.

Az összeszerelés befejezése után a kész levezetőket rutin elektromos tesztekkel ellenőrzik, beleértve a maradékfeszültség mérést, a szigetelés ellenőrzését és a teljesítmény-frekvencia-tűrési vizsgálatot. Ezek az eljárások segítenek ellenőrizni a termék konzisztenciáját a szállítás előtt.

Speciális beépítési feltételekkel rendelkező projekteknél a ház méretei, a szerelési szerkezet, a kapcsok elrendezése és a kúszótávolság módosítható. Az olyan információk, mint a rendszerfeszültség, a telepítési környezet és a szennyezési feltételek, lehetővé teszik, hogy a termék konfigurációja jobban megfeleljen a tényleges alkalmazásnak.
