Az EC Insulator Jiangxi Co., Ltd. az egyik legmegbízhatóbb gyártó és szállító az automatikus visszakapcsolókhoz Kínában. Bőséges tapasztalattal elkötelezettek vagyunk a magas színvonalú egyedi szolgáltatás nyújtása mellett. Kérjük, bátran vásároljon nagykereskedelmi prémium minőségű, Kínában gyártott automatikus visszakapcsolót itt gyárunkból.

Termék áttekintése

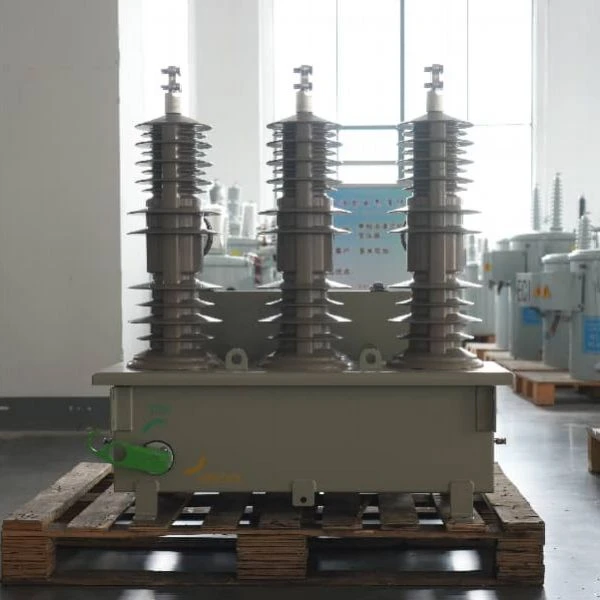

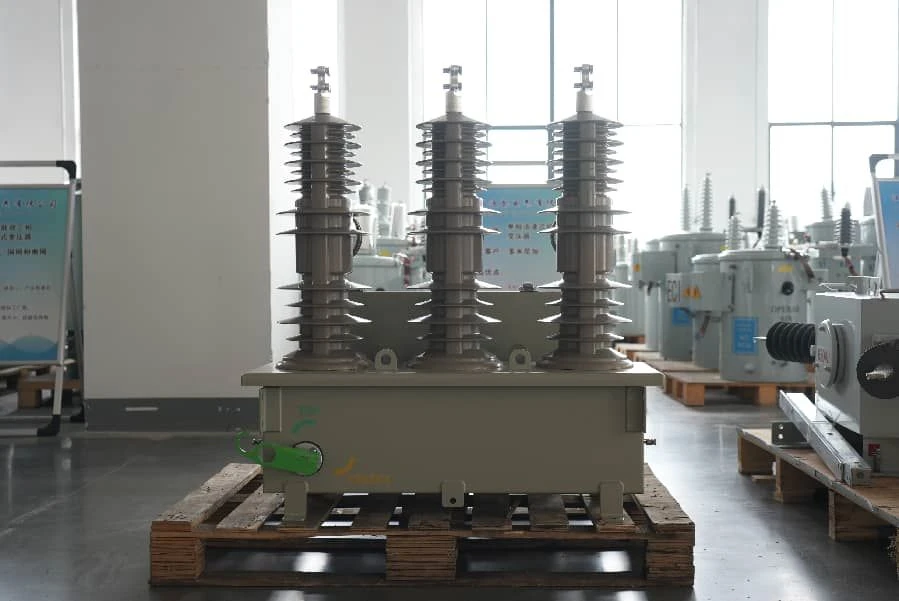

Ez az automatikus áramköri visszakapcsoló legfeljebb 38 kV-os felsővezetékeket céloz meg a hálózat öngyógyító funkcióinak támogatása érdekében. Minden védelmi döntést helyileg kezelnek az egységen belül, így a telephelyek normál működést folytathatnak külső parancsrendszerek nélkül. Amikor hibák lépnek fel a hálózaton, a vákuum megszakítása az állandó mágneses működtetéssel együtt gyors választ ad. A terepi kezelőknek nem kell a helyszínen tartózkodniuk, és nem szükséges aktív SCADA kapcsolat sem az alapvető védelmi feladatok elvégzéséhez. Emiatt ez az eszköz praktikusan illeszkedik távoli felsővezetékekhez, ahol nehézkes a kommunikációs erőforrásokhoz jutni.

Főbb jellemzők

A szabványos kapcsolóberendezésektől eltérően ez a visszakapcsoló teljesen függetlenül működhet a helyszínen. A hermetikusan zárt vákuummegszakítók kioltják az elektromos íveket a hálózati hibák során. Állandó mágneses hajtása nem igényel rendszeres szervizelést, és hosszú üzemórák után is stabil kapcsolási teljesítményt biztosít. A helyi mikroprocesszoros hardver beolvassa a rács aktuális állapotát, és a változó hálózati állapothoz igazítja a védelmi beállításokat. A belső potenciáltranszformátorok az üzemi teljesítményt közvetlenül a feszültség alatt álló vezetékektől nyerik le. A helyszíni telepítéshez nem kell külön segédtápegységet kialakítani.

Műszaki előírások

Értékelések	Szilárd dielektromos
Értékelések	15,5 kV	27kV	38kV
Alkalmazandó szabvány	IEC 62271-111/ANSI C37.60
Névleges feszültség (kV)	15.5	27	38
Névleges áram (A)	800	800	800
Névleges frekvencia (Hz)	50/60
Névleges rövid{0}}idejű ellenállási áram (kA)	16/3s
Névleges előállítási áram (kAp)	40/41.6
Névleges teljesítmény-frekvencia-ellenállási feszültség (kV)	50	60	70
Impulzusálló feszültség (kV)	110	150	170
Mechanikai állóképesség (szer)	10,000
Megszakító médium	Vákuum
Működési mechanizmus	Kézi vagy bi{0}}stabil mágneses működtető
Persely anyaga	HCEP

Alkalmazás

Sok olyan helyszín, amely gyors helyi hibareakciót igényel, alkalmazza ezt a visszakapcsolót. A tipikus telepítések a vidéki villamosenergia-hálózatokat, a távoli elosztási automatizálási csomópontokat és a nagy közműrendszerek vonalszegmentációs pontjait foglalják magukban. Hiba esetén a hibás vonalszakaszokat automatikusan leválasztják, miközben a többi érintetlen szakasz áramellátása elérhető marad. Jól működik a korlátozott kommunikációs infrastruktúrával rendelkező területeken, valamint azokon a helyeken, ahol kiemelten kezelik a gyors hibakezelést.

Építés/tervezés

Az egység közvetlen kültéri oszlopra szerelhető. A vákuummegszakítók, a mágneses meghajtó szerelvények és az összes vezérlő hardver egy kompakt házban található. Nincs szükség önálló külső kapcsolószekrényekre. A telepítés szabványos oszlopos rögzítőelemeket használ. A projekt helyszínei kihagyhatják a dedikált vezérlőépületek és egyéb támogató létesítmények extra beruházásait.

Szabványok és tesztelés

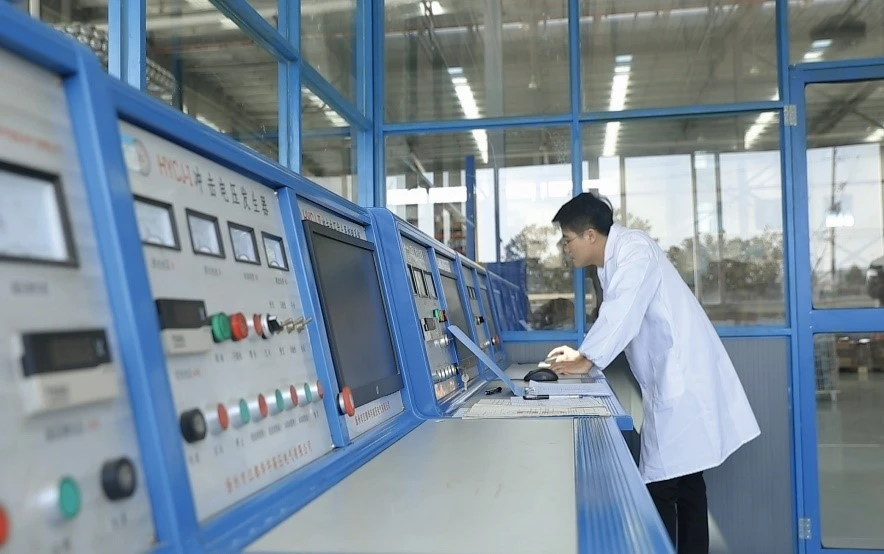

Számos érvényesítési tesztet futtatunk, hogy ellenőrizzük a valós{0}}teljesítményt különböző működési forgatókönyvek mellett. A típustesztek értékelik a dielektromos tulajdonságokat, a rövidzárlati megszakítási képességet és a hosszú távú környezeti öregedés utáni teljesítményt. A további tesztek a helyi védelmi teljesítményre összpontosítanak, ideértve a hibafelismerési pontosságot, a védelmi szekvencia végrehajtását és a stabil automatikus újrazárást külső vezérlőbemenetek nélkül. Minden egység megfelel az IEC 62271 111 és az ANSI C37.60 követelményeinek, és külön teszteket végeztek az áramfelvételi teljesítmény ellenőrzésére.

Csomagolás és szállítás

Az ütés és a statikus kisülés károsíthatja az érzékeny vezérlőelektronikát és a mechanikai alkatrészeket a szállítás során, ezért a szállítás során megfelelő védőintézkedéseket kell alkalmazni. Minden egység teljes gyári kalibráción esik át a szállítás előtt, hogy a belső paraméterek stabilak maradjanak. Az oszlop tetejére történő felszerelés után csak minimális helyszíni munkára van szükség. A helyszíni technikusok csak ellenőrzik a szerelés minőségét és elvégzik az alapvető paraméterek ellenőrzését az egység üzembe helyezése előtt. Normál hálózati üzemi körülmények között csak 20-30 évente van szükség nagyjavításra. A rutin karbantartás egyszerű szemrevételezésre korlátozódik.

GYIK

K: Mi táplálja az Auto Circuit Recloser vezérlőrendszereket vonalkimaradások esetén?

V: Minden visszazáráshoz beépített áramgyűjtő hardver tartozik. A feszültségtranszformátorok energiát vesznek fel a feszültség alatt álló vezetőktől, és helyi kondenzátorokban tárolják az energiát. Ez a tárolt energia a vezérlési funkciókat, a kommunikációs funkciókat és a védelmi logikát akkor is működőképes állapotban tartja, ha a hálózati tápellátás megszakad.

K: Integrálhatók az Auto Circuit Relosers megújuló energia áramkörökkel?

V: Az irányított védelmi modulok támogatják a megújuló energia infrastruktúrával való integrációt. A kétirányú energiaáramlás-figyelés elősegíti a megfelelő koordinációt az elosztott generálással, és a védelmi funkciók megbízhatóak maradnak a modern hálózati elrendezések esetén.

K: Milyen karbantartási időközök jellemzik az automatikus áramköri visszakapcsolókat?

V: Az állandó mágneses működtetés és a szilárd szigetelés meghosszabbítja a teljes szervizciklust. A nagyobb szervizelési munkákra általában 20-30 évente van szükség, a rutin helyszíni munkákhoz pedig csak alapvető szemrevételezés szükséges.
